ПЕРФОРИРОВАННЫЕ И НЕПЕРФОРИРОВАННЫЕ ЛОТКИ

Короба и лотки оцинкованной стали, одно из самых удобных и недорогих устройств для прокладки силовых (с напряжением до 1000 В) и информационных кабелей. Применяются как для монтажа на улице, так и внутри производственных, торговых, офисных и жилых зданий.

Оцинкованная
сталь
(15-30 мкм)
Горячий цинк
HDG
(60-90 мкм)
Нержавеющая
сталь INOX
(AISI 304)

ПРОВОЛОЧНЫЕ ЛОТКИ
(СЕТЧАТЫЕ ЛОТКИ)

Основным преимуществом проволочных лотков является быстрое и легкое конфигурирование трассы с их использованием. Основное применение: магистральный монтаж в сфере телекоммуникаций, в производственных помещениях, в пищевой промышленности (из нержавеющей стали) и прочих областях.

Оцинкованная
сталь
(15-30 мкм)
Горячий цинк
HDG
(60-90 мкм)
Нержавеющая
сталь INOX
(AISI 304)

ЛЕСТНИЧНЫЕ ЛОТКИ
(КАБЕЛЬРОСТЫ)

Лестничные лотки предназначены для прокладки кабельных трасс с большой нагрузкой, могут применяться как в гражданском, так и в промышленном строительстве. Высокая несущая способность при небольшом весе самого лотка, отлично подходят для вертикального монтажа кабельных линий. Используются как основа для монтажа кабельных хомутов повышенной прочности.

Оцинкованная
сталь
(15-30 мкм)
Горячий цинк
HDG
(60-90 мкм)
Нержавеющая
сталь INOX
(AISI 304)



Аксессуары к проволочным лоткам

СПОСОБЫ СОЕДИНЕНИЯ ПРОВОЛОЧНОГО ЛОТКА

СПЛД20 - соединитель проволочного лотка двойной

(крепежный комплект)

Используется для соединения проволочных лотков.

Соединяет проволочные лотки между двух площадок и фиксируется болтом (входит в комплект).

СПЛД соединитель проволочного лотка двойной

Соединение лотков с помощью соединителя проволочного лотка двойного

Соединяемые Лотки (2) стыкуются вплотную.

Пластины соединителя (1) прикладываются с разных сторон Лотка (2), будучи ориентированными противоположным образом – в

углубление для проволоки лотка одной пластины должен попасть один из соединяемых лотков, а в углубление второй пластины второй

лоток. Пластины стягиваются при помощи винта и гайки из комплекта СПЛД.

Для соединения лотков используется крепление в трех точках, по каждому из бортов и по дну лотка.

Для сборки каждого стыка проволочного лотка используются: 3 шт. СПЛД

Соединение лотка с помощью СПЛД


СПЛБ - соединитель проволочного лотка безвинтовой

Используется для соединения проволочных лотков в

линию. Не требует применения винтов.

СПЛБ соединитель проволочного лотка безвинтовой

Соединение лотков с помощью соединителя проволочного безвинтового

Соединяемые Лотки (2) стыкуются вплотную.

СПЛБ (1) прикладывается к боковой стенке соединяемых Лотков (2) таким образом, чтобы проволока Лотка (2) попала в соответствующие

углубления СПЛБ. В отверстие бокового загиба вставляется отвёртка или иной инструмент, боковой загиб с усилием загибается, охватывая

проволоку лотка.

Для сборки каждого стыка проволочного лотка используются: 2 шт. СПЛБ

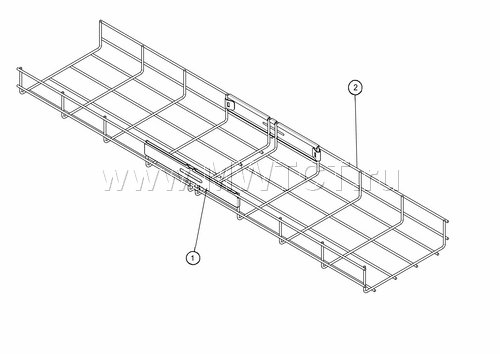

Соединение лотка с помощью СПЛБ


СПЛП - соединитель проволочного лотка перфорированный

Используется для соединения проволочных лотков в линию или под углом, а также для повышения несущей

способности на стык. Для соединения лотков требуются два соединителя СПЛО (не входят в комплект).

СПЛП Соединитель проволочного лотка перфорированный

Соединение лотков с помощью соединителя проволочного лотка перфорированного.

Соединяемые Лотки (2) стыкуются вплотную.

СПЛП (1) прикладывается к боковой стенке соединяемых Лотков (2). Пластина СПЛО20 (3) прикладывается изнутри Лотка (2) к СПЛП,

охватывая своим углублением проволоку лотка, после чего притягивается винтом и гайкой из комплекта СПЛО20.

Три комплекта СПЛО20 на одну СПЛП - по краям СПЛП и по центру в месте стыка лотков. Для соединения лотков используются две СПЛП

по одной на каждом из бортов лотка.

Для сборки каждого стыка проволочного лотка используются: 2 шт. СПЛП и 6 шт. СПЛО

Соединение проволочного лотка с помощью СПЛП


Соединитель проволочного лотка СПЛО20

Соединитель СПЛО используется для крепления проволочного лотка к несущим конструкциям (КПН, ПНУ, СПП(п) и т. д.).

Пластина СПЛО прикладывается изнутри лотка, охватывая своим углублением проволоку лотка, после чего притягивается

винтом и гайкой к несущей конструкции.

СПЛО Соединитель проволочного лотка одинарный

СК-спуск кабельный

Спуск кабельный СК позволяет осуществлять вывод кабеля параллельно, либо перпендикулярно оси трассы,

через дно лотка, при этом сохраняя плавный радиус изгиба кабеля или пучка кабелей.

Пластина СК (1) крепится внутри Лотка (2) на один крепёжный комплект СПЛО20.

Для сборки каждого стыка проволочного лотка используются: 1 шт. СК и 1 шт. СПЛО

Крепление спуска кабельного к проволочному лотку




Площадка подвеса проволочного лотка ПППЛ

ПППЛ Площадка подвеса проволочного лотка

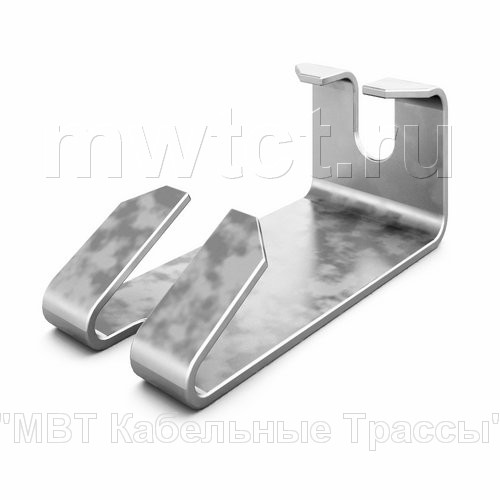

Крюк для подвеса проволочного лотка КППЛ
