ПЕРФОРИРОВАННЫЕ И НЕПЕРФОРИРОВАННЫЕ ЛОТКИ

Короба и лотки оцинкованной стали, одно из самых удобных и недорогих устройств для прокладки силовых (с напряжением до 1000 В) и информационных кабелей. Применяются как для монтажа на улице, так и внутри производственных, торговых, офисных и жилых зданий.

Оцинкованная
сталь
(15-30 мкм)
Горячий цинк
HDG
(60-90 мкм)
Нержавеющая
сталь INOX
(AISI 304)

ПРОВОЛОЧНЫЕ ЛОТКИ
(СЕТЧАТЫЕ ЛОТКИ)

Основным преимуществом проволочных лотков является быстрое и легкое конфигурирование трассы с их использованием. Основное применение: магистральный монтаж в сфере телекоммуникаций, в производственных помещениях, в пищевой промышленности (из нержавеющей стали) и прочих областях.

Оцинкованная
сталь
(15-30 мкм)
Горячий цинк
HDG
(60-90 мкм)
Нержавеющая
сталь INOX
(AISI 304)

ЛЕСТНИЧНЫЕ ЛОТКИ
(КАБЕЛЬРОСТЫ)

Лестничные лотки предназначены для прокладки кабельных трасс с большой нагрузкой, могут применяться как в гражданском, так и в промышленном строительстве. Высокая несущая способность при небольшом весе самого лотка, отлично подходят для вертикального монтажа кабельных линий. Используются как основа для монтажа кабельных хомутов повышенной прочности.

Оцинкованная
сталь
(15-30 мкм)
Горячий цинк
HDG
(60-90 мкм)
Нержавеющая
сталь INOX
(AISI 304)

.

лестничные лотки кабельросты санкт-петербург






Перейти в каталог "Лестничные лотки"

Отправить заявку по почте или через сайт

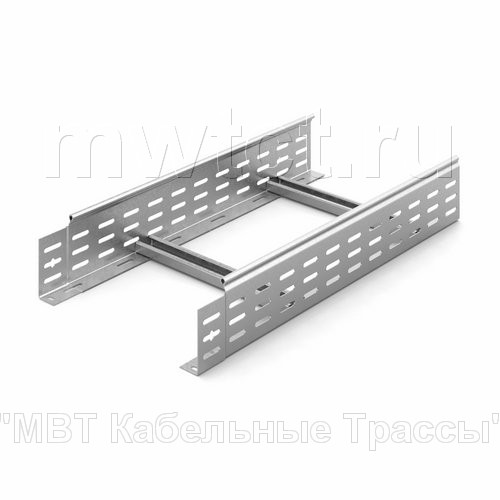

Лестничные лотки оцинкованные ОСТЕК серии НЛО (современный аналог лотков НЛ)

Кабельные лестничные лотки ОСТЕК серии НЛО совместимы с прокатными лотками и аксессуарами ОСТЕК. Боковые перфорированные продольные профили (стенки) изготавливаются из стали толщиной 1,2 мм и 1,5 мм прокатным способом и геометрически повторяют боковые стенки лотков-коробов ОСТЕК, что позволяет использовать совместно соединители, углы, крышки и другие аксессуары. Перекладины НЛО изготавливаются из стали толщиной 1 мм

прокатным способом и имеют перфорированный С-образный профиль повышенной жесткости. С-образный профиль не имеет острых режущих кромок и позволяет крепить кабель не только с помощью пластиковых стяжек и вязальной проволоки через перфорацию, но и с помощью U-образных прижимных скоб (хомутов).



Перекладины крепятся к боковым стенкам лестничных лотков ОСТЕК серии НЛО методом «клинч-соединения». Используемый материал: предварительно оцинкованная рулонная сталь марки 08 ПС, оцинкованнаягорячим способом в агрегатах непрерывного цинкования по методу Сендзимира (ГОСТ 14918-80).



Преимущества лестничных лотков OSTEC серии НЛО:

Аксессуары для лотков-коробов OSTEC полностью совместимы с лестничными лотками OSTEC серии НЛО. Использование этих аксессуаров позволяет конструировать комбинированные трассы из лестничных лотков и лотков-коробов OSTEC. Соединение «папа-мама» позволяет производить монтаж трассы без использования дополнительных соединителей. Удобство соединения обеспечивает значительное повышение скорости монтажа трассы.



Высокая несущая способность при небольшом весе самого лотка. Лестничные лотки OSTEC серии НЛО предназначены для прокладки кабельных

трасс с большой нагрузкой, могут применяться как в гражданском, так и в промышленном строительстве. Для соединения элементов лотка используется метод «клинч-соединения», обеспечивающий высокую прочность соединения и повышенную виброустойчивость



Технические характеристики лестничных лотков серия НЛО



Конструкция:



  • боковые перфорированные профили изготавливаются методом проката из стали толщиной 1,2 мм и 1,5 мм,
  • геометрически повторяют боковые стенки лотков-коробов;
  • перекладины изготавливаются из стали 1 мм прокатным способом и имеют перфорированный С-образный профиль повышенной жесткости.
  • соединение внахлест ("папа-мама")



Материал:



  • предварительно оцинкованная рулонная сталь марки ОН-МТ-2 08ПС;
  • толщина стали 1,0-1,5 мм;
  • оцинковка методом горячего цинкования (стандартное исполнение)*;
  • цинкование методом погружения (под заказ).



Типоразмеры:



  • ширина лотка 200 / 300 / 400 / 500 / 600 мм;
  • высота бокового профиля 50 / 80 / 100 мм;
  • длина лотка 3 м.



Применение:



Для больших распределенных нагрузок и для осветительных систем.



* Под заказ доступно: покраска лотков любого вида порошковой краской из палитры цветов RAL.






Лестничные лотки НЛ

Кабельные лестничные лотки НЛ - серия лотков для кабеля лестничного типа. Конструктивно они представляют собой лестничную конструкцию, которая состоит из двух боковых несущих профилей, соединённых сварными перемычками. Перемычки снабжены перфорацией, позволяющей обеспечивать фиксацию самих лотков на различных подвесах и консолях и фиксацию кабелей внутри лотков. С боковой стороны лотки НЛ имеют С-образное сечение с большей верхней полкой, а по краям бокового профиля каждого лотка выполнены отверстия, обеспечивающие соединение секций различного типа при помощи соединителей. Стыковка между основными и фасонными элементами серии выполняется с помощью специальных элементов фурнитуры - соединителей, базирующихся на использовании стандартных болтовых соединений М8.



Преимущества лестничных конструкций: лотки НЛ.

Конструкции, основой которых являются лотки ЛН, обладают рядом преимуществ, среди которых - малый вес, простота монтажа и высокая надежность в эксплуатации. ООО "МВТ КТ" предлагает на российском рынке лестничные лотки, изготовленные из конструкционной стали 08ПС, способные выдерживать значительные нагрузки и соответствующие современным стандартам безопасности.

Для удобства заинтересованных покупателей производитель предлагает на своем сайте подробное описание форм и типоразмеров изделий лотки ЛН

прямые, фасонные изделия серии ЛН, фурнитура - вспомогательные и надстраиваемые и элементы для построения системы конструкций), а также

продуманные опытными разработчиками схемы монтажа лотков на пол, на потолок, на вертикальные поверхности.



Несущие лотки (НЛ), в том числе и кабельные лотки служат для прокладки на них кабелей и проводов напряжением до 1000В, так называемые лотки кабельные лестничные, лестничный лоток или лоток лестничного типа.
В номенклатуру лотков (кабельных лотков) входят готовые для сборки элементы, обеспечивающие создание трассы с необходимыми поворотами и разветвлениями в горизонтальной и вертикальной плоскостях:

прямые и угловые секции, переходный и шарнирный соединители, прижим, держатель, подвеска. Лоток лестничного типа (лоток лестничный)

устанавливают

на сборных кабельных конструкциях,

элементах строительных и технологических конструкций и подвесках НЛ-ПВ.
ЛОТКИ НЛ 5 -П1,87 – НЛ 40 -П1,87

Прямые секции НЛ 5 -П, НЛ 10 -П, НЛ 20 -П, НЛ 25 -П, НЛ 30 -П и НЛ 40 -П соединяются между собой вводом одной секции в другую.

Соединение лотков кабельных лестничных

( лоток лестничный или лоток лестничного типа ) выполняется стандартными резьбовыми крепёжными изделиями.

Электрический контакт в местах соединения элементов обеспечивается для климатического исполнения У3 заземляющими шайбами, для УТ1,5

наличием защитного металлического покрытия контактных мест.








Лестничные лотки оцинкованные ОСТЕК серии ЛЛМр (Кабельрост)

Кабельные лестничные лотки ОСТЕК серии ЛЛМр сконструированы на базе С-образных боковых продольных профилей из стали толщиной 1.2 мм и перфорированных перемычек из стали толщиной 1.0 мм. Боковые профили изготавливаются методом проката и имеют дополнительные ребра жесткости, что повышает их несущую способность. Перемычки лестничных лотков OSTEC серии ЛЛМр имеют П-образный профиль, что создаёт большую площадь контакта с укладываемым кабелем, позволяет легко крепить кабель при помощи пластиковых стяжек или вязальной проволоки через перфорацию. Перемычки лестничных лотков OSTEC серии ЛЛМр крепятся к боковине методом контактной сварки. Используемый материал – предварительно оцинкованная рулонная сталь ГОСТ 14918-80 марки ОН-МТ-2 08-ПС (метод горячего цинкования Сендзимира).



Конструкция:

  • сконструированы на базе С-образных боковых профилей и 12-ти перфорированных перемычек, которые крепятся к боковине контактной сваркой;
  •  боковые профили изготавливаются методом проката и имеют дополнительные рёбра жёсткости, что повышает их несущую способность;
  •  перемычки П-образного профиля имеют отверстия для крепления кабеля при помощи пластиковых стяжек.

Материал:

  • предварительно оцинкованная рулонная сталь марки ОН-МТ-2 08ПС;
  • толщина стали 1,0-1,2 мм;
  • оцинковка методом горячего цинкования (стандартное исполнение)*;
  • цинкование методом погружения (под заказ).

Типоразмеры:

  • ширина лотка 200 / 300 / 400 / 500 / 600 мм;
  • высота бокового профиля 55 мм;
  • длина лотка 3 и 6 м.

Применение:

Для больших распределённых нагрузок, кабельные трассы.








Соединитель наружный лестничный СНЛ (для лотков ОСТЕК ЛЛМР)



Используется для прямого жесткого соединения лестничных лотков, Т-отводов, Х-разветвителей.

Соединяет лотки с внешней стороны, снизу фиксируется болтами (входят в комплект).





Соединение лотков с помощью соединителя наружного лестничного

Боковой профиль Лотка (2) вставляется в загиб Соединителя (1) до середины, в оставшуюся часть Соединителя (1) вставляется боковой профиль смежного
Лотка (2) и фиксируется снизу Болтами (3) (входят в комплект).




Соединитель внутренний лестничный СВЛ (для лотков ОСТЕК ЛЛМр)



Используется для прямого жесткого соединения лестничных лотков, Т-отводов, Х-разветвителей. Соединяет лотки изнутри,

фиксируется болтами М8х35 и гайками М8

(не входят в комплект).




Соединение лотков с помощью соединителя внутреннего лестничного:



В боковой профиль Лотка (2) наполовину вставляется Соединитель (1), оставшаяся часть Соединителя (1) вставляется в боковой
профиль смежного Лотка (2) и фиксируется Болтами (3).






Соединитель шарнирный лестничный СШЛ (комплект)(для лотков ОСТЕК ЛЛМР)



Используется для соединения лестничных лотков под вертикальным углом требуемого наклона.

Фиксируется болтами М8х35 и гайками М8 (не входят в комплект). Комплект состоит из двух планок, соединенных винтом и гайкой.

Вставляется в лотки изнутри.





Соединение лотков с помощью соединителя шарнирного лестничного

В боковой профиль Лотка (1) вставляется одна часть Соединителя (2), вторая часть Соединителя (2) вставляется в боковой
профиль смежного Лотка (1) и фиксируется Болтами (3).


Соединитель угловой лестничный СУЛ(для лотков ОСТЕК ЛЛМР)

Используется для создания Т-отводов и Х-разветвителей. Для формирования Т-отводов применяется 2 Соединителя
угловых. Для формирования Х-разветвителей применяется 4 Соединителя угловых. Под местом соединения обязательно должна
быть опора (кронштейн, подвес и т. п.).

Соединение лотка и соединителя углового лестничного



Соединитель угловой лестничный удлиненный СУЛУ (для лотков ОСТЕК ЛЛМР)

Используется для создания Т-отводов и Х-разветвителей в случае повышенной нагрузки на лоток.

Для формирования Т-отводов применяется 2 Соединителя угловых. Для формирования Х-разветвителей
применяется 4 Соединителя угловых. Под местом соединения обязательно должна быть опора (кронштейн, подвес и т. п.).












Раздел в разработке, приносим свои извинения.














ЛЕСТНИЧНЫЕ ЛОТКИ ОСТЕК ЛЕСТНИЧНЫЕ ЛОТКИ ОСТЕК ЛЕСТНИЧНЫЕ ЛОТКИ ОСТЕК
