ПЕРФОРИРОВАННЫЕ И НЕПЕРФОРИРОВАННЫЕ ЛОТКИ

Короба и лотки оцинкованной стали, одно из самых удобных и недорогих устройств для прокладки силовых (с напряжением до 1000 В) и информационных кабелей. Применяются как для монтажа на улице, так и внутри производственных, торговых, офисных и жилых зданий.

Оцинкованная
сталь
(15-30 мкм)
Горячий цинк
HDG
(60-90 мкм)
Нержавеющая
сталь INOX
(AISI 304)

ПРОВОЛОЧНЫЕ ЛОТКИ
(СЕТЧАТЫЕ ЛОТКИ)

Основным преимуществом проволочных лотков является быстрое и легкое конфигурирование трассы с их использованием. Основное применение: магистральный монтаж в сфере телекоммуникаций, в производственных помещениях, в пищевой промышленности (из нержавеющей стали) и прочих областях.

Оцинкованная
сталь
(15-30 мкм)
Горячий цинк
HDG
(60-90 мкм)
Нержавеющая
сталь INOX
(AISI 304)

ЛЕСТНИЧНЫЕ ЛОТКИ
(КАБЕЛЬРОСТЫ)

Лестничные лотки предназначены для прокладки кабельных трасс с большой нагрузкой, могут применяться как в гражданском, так и в промышленном строительстве. Высокая несущая способность при небольшом весе самого лотка, отлично подходят для вертикального монтажа кабельных линий. Используются как основа для монтажа кабельных хомутов повышенной прочности.

Оцинкованная
сталь
(15-30 мкм)
Горячий цинк
HDG
(60-90 мкм)
Нержавеющая
сталь INOX
(AISI 304)



 Лестничный лоток ОСТЕК на консолях Лестничный лоток на потолочных подвесах

 Лестничный лоток на напольных опорах угол плоский лестничного лотка



Монтаж сборных подвесов





















СПС-1 шт. (с.88)
КПН -1 шт. (с.92)
Болт 8х45 - 2 шт. (с.106)
Гайка М8 - 2 шт. (с.106)



УМ- 2 шт. (с.96)
СПТ-400 -1 шт. (с.90)
КПН - 1 шт. (с.92)
Болт 8х45 - 4 шт. (с.106)
Гайка М8 - 4 шт. (с.106)



УКП - 1 шт. (с.96)
СПТ3- 1 шт. (с.90)
КПН - 2 шт. (с.92)
Болт 8х45 - 6 шт. (с.106)
Гайка М8 - 6 шт. (с.106)



СПСу - 1шт. (c.88)
КОД - 1шт. (c.92)
Болт 8х45 - 2 шт. (c.106)
Гайка M8 - 2 шт. (c.106)







КПН и СПС

КПН и СПС



Крепление консоли подвеса настенного (КПН) к подвесу потолочному(СПС)

Консоль подвеса (1) вставить в стойку СПС Подвеса (2) и, совместив отверстия на требуемой высоте, закрепить двумя Болтами М8х45 (3) и двумя Г айками М8 со стопорным буртиком (4).

КПН+СПС сборка подвеса ОСТЕК МВТ КТКПН+СПС сборка подвеса ОСТЕК МВТ КТ




Крепление уголков монтажных (УМ) к стойке подвеса (СПТ)

Закрепить Уголки монтажные УМ (1) по бокам к Стойке потолочного подвеса СПТ (2), совместив верхнюю горизонталь и отверстия, с помощью двух Болтов М8х45 (3) и двух Гаек М8  со стопорным буртиком (4).

УМ+СПТ сборка подвеса ОСТЕК МВТ КТ

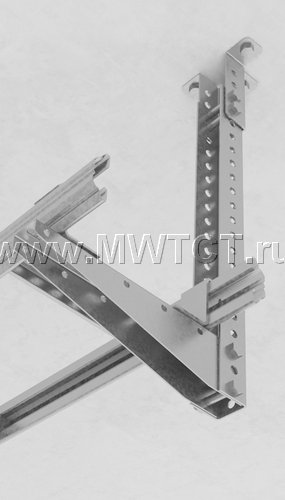

Крепление унитарного кронштейна потолочного (УКП) к стойке подвеса (СПТ)

Закрепить унитарный кронштейн потолочный УКП (1) по бокам к Стойке потолочного подвеса СПТ (2) с помощью двух Болтов М8х45 (3) и двух Гаек М8 со стопорным буртиком (4).





УКП кронштейн ОСТЕК МВТ КТ Санкт-Петербург

УКП кронштейн ОСТЕК МВТ КТ Санкт-Петербург

УКП кронштейн ОСТЕК МВТ КТ Санкт-Петербург



Крепление лотка к кронштейну настенному унитарному (КНПЛ)

Способ крепления кронштейна к стене выбирается в зависимости от материала стены и расчетной нагрузки. Лоток (2) укладывается на Кронштейн КНПЛ (1) и закрепляется на плоскости винтовым комплектом через перфорационные отверстия в двух точках, в следующей последовательности: винт и шайба – изнутри, гайка – снаружи, с нижней стороны.


Для каждого крепления используются:
ВМ610 Винт М6х10 - 2 шт.
ШМ6 Шайба ШМ6 - 2 шт.
ГМ6 Гайка М6 со стопорным буртиком - 2 шт
.





Лоток+КНПЛ сборка подвеса ОСТЕК МВТ КТ

Порядок соединения прижима лестничного (ПРЛ) с лестничным лотком

Для крепления к опоре используется с помощью рижима ПРЛ  Винт М6х12 (1), Гайка М6 (2) со стопорным буртиком.

Для каждого крепления используются:
ВМ612 Винт М6х12 - 2 шт.
ГМ6СБ Гайка М6 со стопорным буртиком - 2 шт.





Лоток лестничный+ПРЛ сборка подвеса ОСТЕК МВТ КТ

Лоток лестничный+ПРЛ сборка подвеса ОСТЕК МВТ КТ

Лоток лестничный+КСВЛ сборка подвеса ОСТЕК МВТ КТ






Крепление лотка к кронштейну стеновому лестничному внутреннему (КСВЛ)

Лоток (2) устанавливается вдоль стены вертикально или горизонтально, изнути в профиль вставляется Кронштейн КСВЛ (1), Фиксируется при помощи Болта М8х45 (3) изнутри и Гайки М8 (4) снаружи. При помощи анкер-болта Кронштейн КСВЛ (1) прикручивается к стене.  Аанкер-болт выбирается в зависимости от расчетной нагрузки


Для каждого крепления используются:
КСВЛ Кронштейн стеновой лестничный внутренний - 2 шт.
БМ845ПН Болт М8х45 полнонарезной - 2 шт.
ГМ8 Гайка М8 - 2 шт.



КСВЛ  кронштейн ОСТЕК МВТ КТ

КСВЛ кронштейн ОСТЕК МВТ КТ

Крепление лотка OSTEC на двух шпильках с использованием профилей монтажных

Профиль режется на ширину укладываемого лотка с запасом по ширине 30-50 мм с каждой стороны для крепления шпилек. Анкера забиваемые устанавливаются на потолок. Верхняя часть обеих шпилек ввинчивается в резьбу анкера до упора. Профили крепятся строго горизонтально путем установки на каждую шпильку двух усиленных шайб и двух гаек – по одной с каждой стороны профиля.





Крепление на профиле и двух шпильках  кронштейн ОСТЕК МВТ КТ

Крепление на профиле и двух шпильках кронштейн

Способы крепления лестничных лотков



На кронштейне настенном унитарном КНПЛ На подвесе настенном сборном
На кронштейне стеновом внутреннем КСВЛ На прижиме лестничном боковом ПБЛ
На подвесе потолочном









монтаж лотка



монтаж лотка



монтаж лотка
