Крепление к двутавру.
Компания Остек благодарит потребителей за отзывы и пожелания, оставленные на выставках 2014 года. Предложения по расширению ассортимента нашей продукции были проанализированы, рассмотрены экспертами компании и специалистами дистрибьюторских организаций. Теперь каждый месяц наша компания будет дополнять серии продукции новыми востребованными изделиями.
Представляем решение для организации кабельной трассы на двутаврах отечественного и иностранного производства.
Крепление предназначено для монтажа опорных элементов кабельных трасс к двутаврам выполненным по ГОСТ 8239-89, DIN 1025 Euronorm 19-57 и другим элементам несущих конструкций зданий и сооружений.

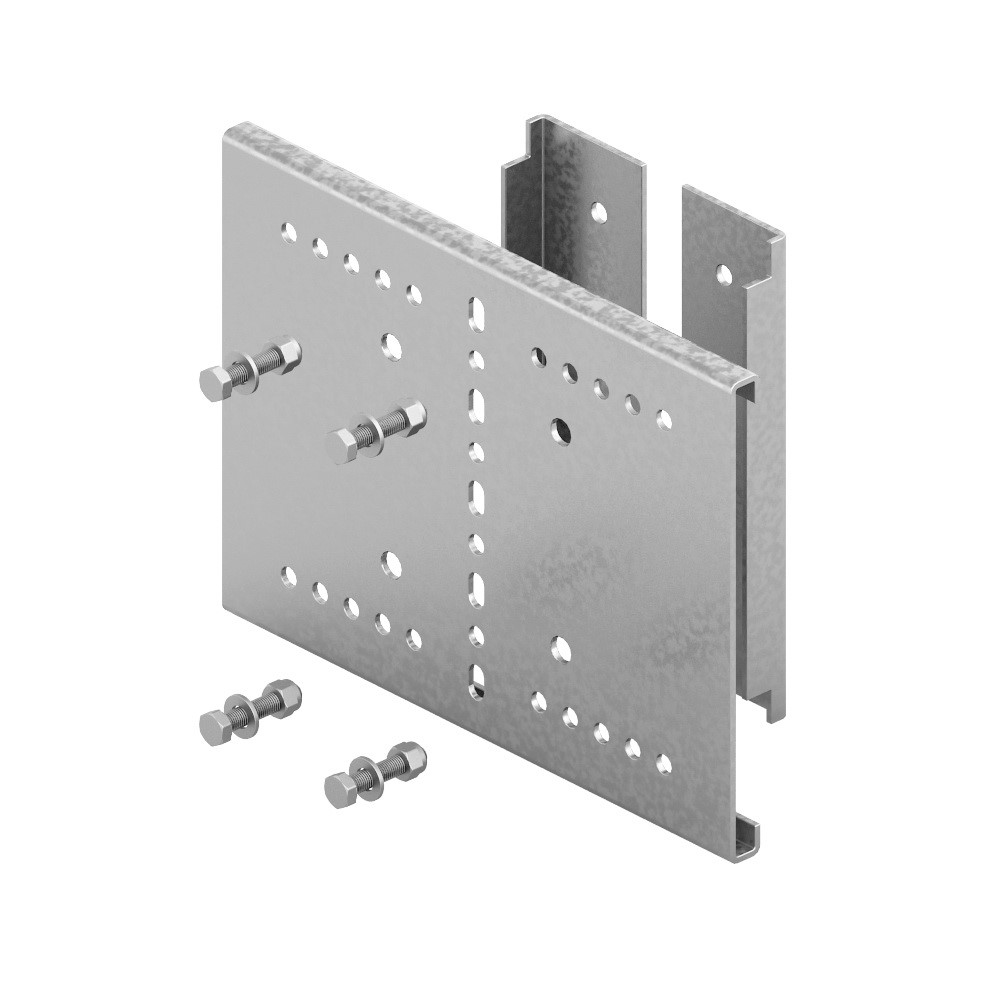

Крепление состоит из универсальной монтажной панели, фиксирующих кронштейнов и метизов. Панель позволяет размещать любые настенные и потолочные элементы монтажной системы Ostec для легких и средних нагрузок. Изделие поставляется в собранном виде в индивидуальной упаковке. Стандартный вариант покрытия - цинкованные по методу Сендзимира, горячий цинк, порошковая краска.
Рекомендуем использовать:
КДВ-1, 056601 для крепления к двутаврам: 10, 18, 27, 40, 60
КДВ-2, 056602 для крепления к двутаврам: 12, 20, 30, 45
КДВ-3, 056603 для крепления к двутаврам: 14, 22, 33, 50
КДВ-4, 056604 для крепления к двутаврам: 16, 24, 36, 55
Технические характеристики Креплений к двутавру.
Код
|
Артикул
|
Наименование
|
Длина
|
Высота
|
Ширина
|
Толщина
|
Вес
|
мм.
|
мм.
|
мм.
|
мет. мм.
|
кг/шт.
|
056601
|
КДВ-1
|
Крепление к двутавру 10, 18, 27, 40, 60
|
285
|
150
|
16
|
3
|
2,394
|
056602
|
КДВ-2
|
Крепление к двутавру 12, 20, 30, 45
|
255
|
150
|
16
|
3
|
2,222
|
056603
|
КДВ-3
|
Крепление к двутавру 14, 22, 33, 50
|
265
|
150
|
16
|
3
|
2,28
|
056604
|
КДВ-4
|
Крепление к двутавру 16, 24, 36, 55
|
275
|
150
|
16
|
3
|
2,34
|
Варианты монтажа. Расчет нагрузочных способностей.
Крепление к вертикальному двутавру с применением КПН(СН)
КПН (СН)
|
100
|
200
|
300
|
400
|
500
|
600
|
700
|
800
|
900
|
max нагрузка, кг.
|
КДВ-1
|
150
|
146
|
142
|
138
|
134
|
130
|
126
|
122
|
110
|
КДВ-2
|
150
|
146
|
142
|
138
|
134
|
130
|
126
|
122
|
110
|
КДВ-3
|
150
|
146
|
142
|
138
|
134
|
130
|
126
|
122
|
110
|
КДВ-4
|
150
|
146
|
142
|
138
|
134
|
130
|
126
|
122
|
110
|
Крепление в горизонтальному двутавру. Размещение лотка с одной стороны.
Вариант 1 - СПС (СН) + КПН (СН)
Вариант 2 - ПКО + СПТ (СН) + КПН (СН)
Длина подвеса, мм.
|
480
|
1080
|
480
|
1080
|
480
|
1080
|
480
|
1080
|
480
|
1080
|
КПН (СН)
|
100
|
200
|
300
|
400
|
500
|
max нагрузка, кг.
|
КДВ-1
|
150
|
74
|
146
|
72
|
115
|
56
|
81
|
40
|
72
|
36
|
КДВ-2
|
150
|
74
|
146
|
72
|
115
|
56
|
81
|
40
|
72
|
36
|
КДВ-3
|
150
|
74
|
146
|
72
|
115
|
56
|
81
|
40
|
72
|
36
|
КДВ-4
|
150
|
74
|
146
|
72
|
115
|
56
|
81
|
40
|
72
|
36
|
Длина подвеса, мм.
|
480
|
1080
|
480
|
1080
|
480
|
1080
|
480
|
1080
|
КПН (СН)
|
600
|
700
|
800
|
900
|
max нагрузка, кг.
|
КДВ-1
|
63
|
32
|
54
|
26
|
45
|
23
|
36
|
20
|
КДВ-2
|
63
|
32
|
54
|
26
|
45
|
23
|
36
|
20
|
КДВ-3
|
63
|
32
|
54
|
26
|
45
|
23
|
36
|
20
|
КДВ-4
|
63
|
32
|
54
|
26
|
45
|
23
|
36
|
20
|
Крепление к горизонтальному двутавру.
Размещение лотка с двух сторон.
Вариант 1 - СПСД (СН) + 2 КПН (СН)
Вариант 2 - ПКД + СПТ (СН) + 2 КПН (СН)
КПН(СН)
|
100
|
200
|
300
|
400
|
500
|
600
|
700
|
800
|
900
|
max симметричная нагрузка на каждый кронштейн, кг
|
КДВ-1
|
75
|
72
|
70
|
68
|
65
|
59
|
56
|
52
|
48
|
КДВ-2
|
75
|
72
|
70
|
68
|
65
|
59
|
56
|
52
|
48
|
КДВ-3
|
75
|
72
|
70
|
68
|
65
|
59
|
56
|
52
|
48
|
КДВ-4
|
75
|
72
|
70
|
68
|
65
|
59
|
56
|
52
|
48
|

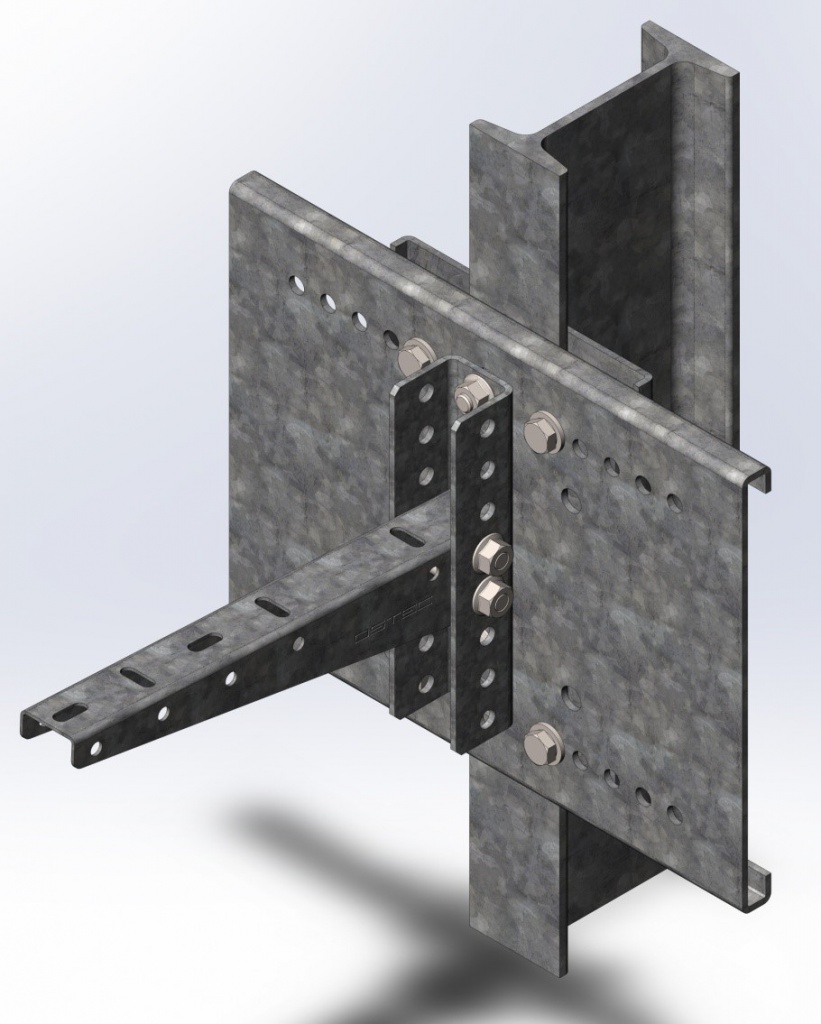

Пример размещения на вертикальном двутавре кронштейна для средних нагрузок КПН(СН)
