ПЕРФОРИРОВАННЫЕ И НЕПЕРФОРИРОВАННЫЕ ЛОТКИ

Короба и лотки оцинкованной стали, одно из самых удобных и недорогих устройств для прокладки силовых (с напряжением до 1000 В) и информационных кабелей. Применяются как для монтажа на улице, так и внутри производственных, торговых, офисных и жилых зданий.

Оцинкованная
сталь
(15-30 мкм)
Горячий цинк
HDG
(60-90 мкм)
Нержавеющая
сталь INOX
(AISI 304)

ПРОВОЛОЧНЫЕ ЛОТКИ
(СЕТЧАТЫЕ ЛОТКИ)

Основным преимуществом проволочных лотков является быстрое и легкое конфигурирование трассы с их использованием. Основное применение: магистральный монтаж в сфере телекоммуникаций, в производственных помещениях, в пищевой промышленности (из нержавеющей стали) и прочих областях.

Оцинкованная
сталь
(15-30 мкм)
Горячий цинк
HDG
(60-90 мкм)
Нержавеющая
сталь INOX
(AISI 304)

ЛЕСТНИЧНЫЕ ЛОТКИ
(КАБЕЛЬРОСТЫ)

Лестничные лотки предназначены для прокладки кабельных трасс с большой нагрузкой, могут применяться как в гражданском, так и в промышленном строительстве. Высокая несущая способность при небольшом весе самого лотка, отлично подходят для вертикального монтажа кабельных линий. Используются как основа для монтажа кабельных хомутов повышенной прочности.

Оцинкованная
сталь
(15-30 мкм)
Горячий цинк
HDG
(60-90 мкм)
Нержавеющая
сталь INOX
(AISI 304)

Новые рожковые кронштейны для Метрополитена

Компания Остек расширяет гамму изделий для размещения кабелей в тоннелях, коллекторах, технических коридорах, а также для обеспечения потребностей Метрополитена.


Новые кронштейны предназначены для организации кабеля в подземных коммуникациях, на строительных площадках и в системе Метрополитена.

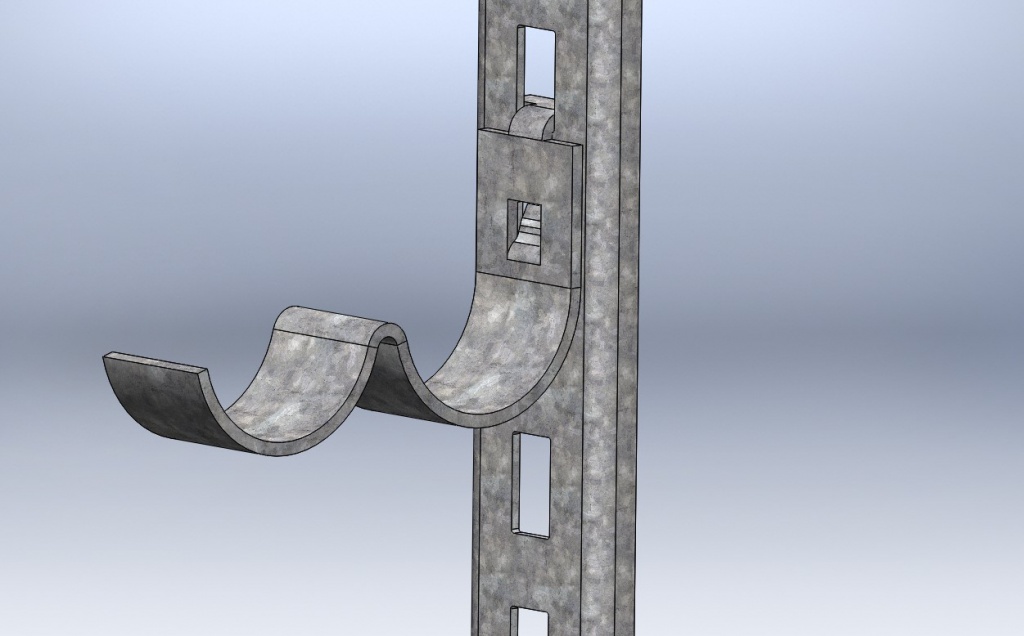

           Изделие состоит из стойки, которая устанавливается на стену и кронштейна с системой быстрой фиксации. Стойки выполнены из металла 3 мм. Имеют изогнутую форму, для размещения в тоннелях, и прямую для размещения в специальных помещениях, переходах и на строительных площадках. Кронштейны выполнены из металла 4 мм, предназначены для поддержки двух кабелей. Базовое покрытие изделий – горячий цинк.

           Стойка фиксируется к стене анкерными болтами, либо сваркой к закладным элементам основания. Кронштейны устанавливаются в стойку, не требуют дополнительной фиксации. Заземление организуется путем сварки стойки с полосой заземления, либо проводом заземления.

           Изделие поставляется в сборе, стойка с необходимым количеством рожков. По предварительному заказу возможна поставка стоек с индивидуальным количеством рожков. Возможно изготовление одинарных и двойных рожков.

Артикул содержит информацию об изделии: Р2ХYгц

Р2 – Рожковый кронштейн

Х – Исполнение

·         В – прямолинейный,

·         К – криволинейный

Y– Количество рожков, шт.



·         гц – покрытие горячий цинк

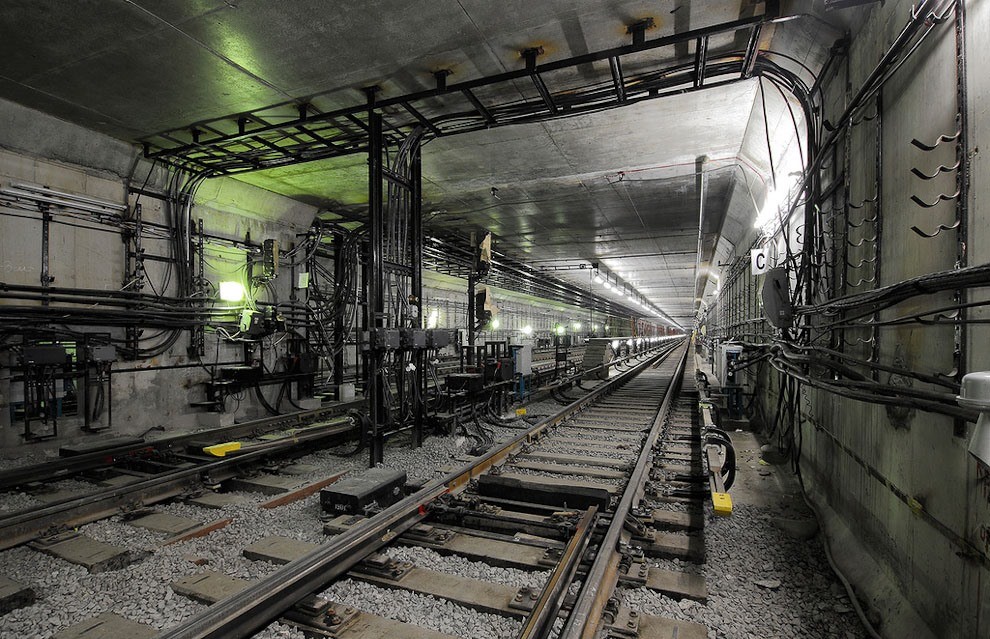

Примеры использования рожковых кронштейнов.

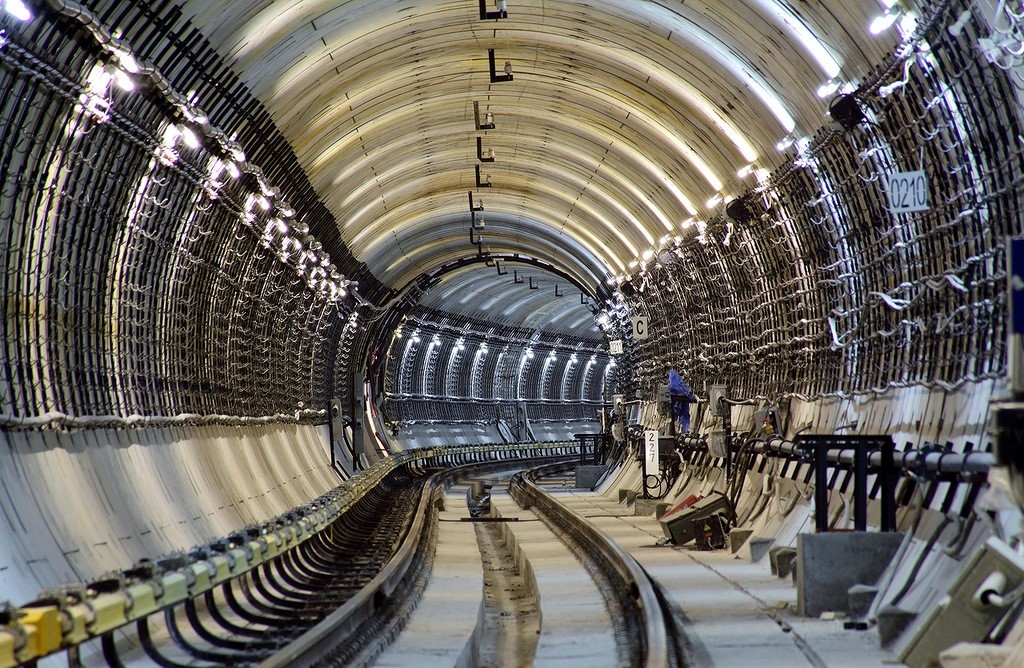

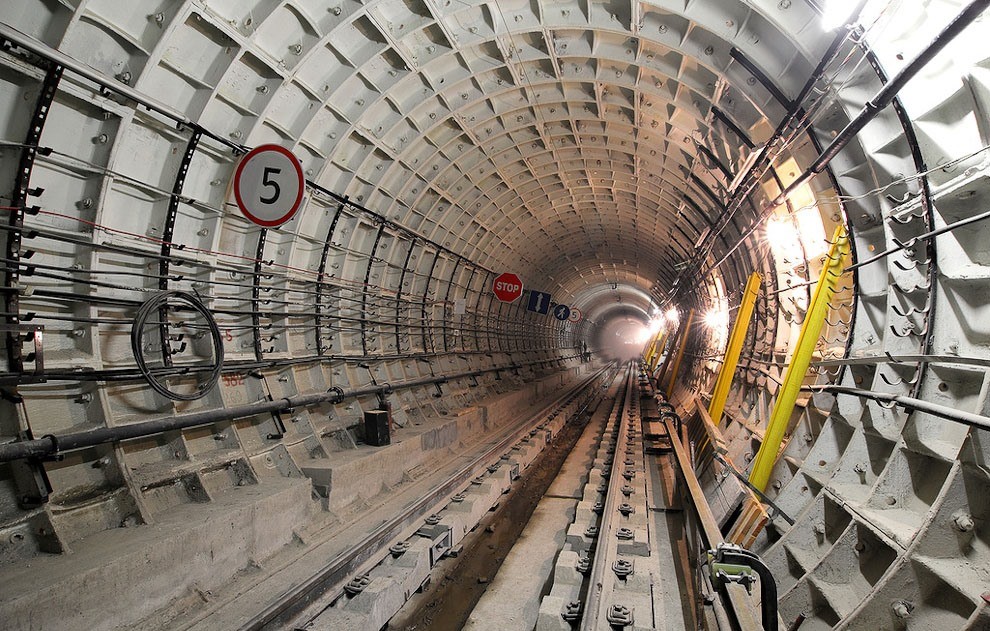

Криволинейные кронштейны Ostec(пример размещения)

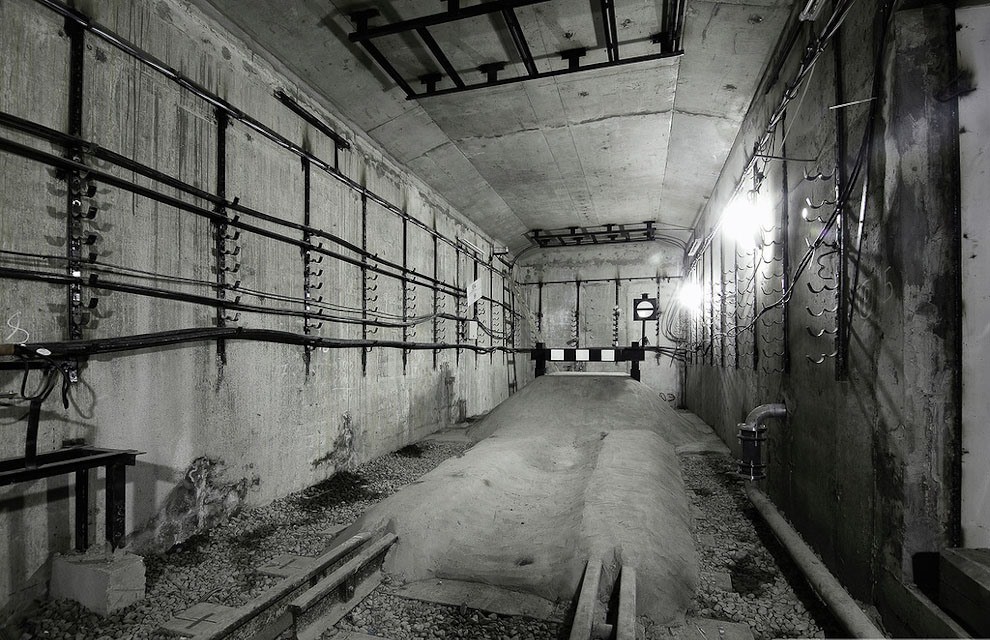

Кронштейн прямолинейный Ostec (пример размещения)



Технические характеристики

Код

Артикул

Наименование

Кол-во рожков

Высота

Расстояние между монтажными отверстиями

Нагрузка на кронштейн Н

Нагрузка на рожек Н

Масса кг.

355902

Р2В2гц

Кронштейн рожковый прямолинейный Р2В2, 2 рожка (горячий цинк)

2

315

285

360

180

1,3

355903

Р2В3гц

Кронштейн рожковый прямолинейный Р2В3, 3 рожка (горячий цинк)

3

440

410

540

180

1,9

355904

Р2В4гц

Кронштейн рожковый прямолинейный Р2В4, 4 рожка (горячий цинк)

4

565

535

720

180

2,5

355905

Р2В5гц

Кронштейн рожковый прямолинейный Р2В5, 5 рожков (горячий цинк)

5

690

660

900

180

3

355906

Р2В6гц

Кронштейн рожковый прямолинейный Р2В6, 6 рожков (горячий цинк)

6

815

785

1080

180

3,6

355907

Р2В7гц

Кронштейн рожковый прямолинейный Р2В7, 7 рожков (горячий цинк)

7

940

910

1260

180

4,2

355911

Р2В11гц

Кронштейн рожковый прямолинейный Р2В11, 11 рожков (горячий цинк)

11

1440

1410

1980

180

6,5

355900

Р2В14гц

Кронштейн рожковый прямолинейный Р2В14, 14 рожков (горячий цинк)

14

1815

1785

2520

180

8,3

355915

Р2В15гц

Кронштейн рожковый прямолинейный Р2В15, 15 рожков (горячий цинк)

15

1940

1940

2700

180

8,9

Код

Артикул

Наименование

Кол-во рожков

Высота

Расстояние между монтажными отверстиями

Нагрузка на кронштейн Н

Нагрузка на рожек Н

Масса кг.

356002

Р2К2гц

Кронштейн рожковый криволинейный  Р2К2, 2 рожка (горячий цинк)

2

315

285

360

180

1,3

356003

Р2К3гц

Кронштейн рожковый прямолинейный Р2К3, 3 рожка (горячий цинк)

3

440

410

540

180

1,9

356004

Р2К4гц

Кронштейн рожковый криволинейный  Р2К4, 4 рожка (горячий цинк)

4

565

535

720

180

2,5

356005

Р2К5гц

Кронштейн рожковый криволинейный  Р2К5, 5 рожков (горячий цинк)

5

690

660

900

180

3

356006

Р2К6гц

Кронштейн рожковый криволинейный  Р2К6, 6 рожков (горячий цинк)

6

815

785

1080

180

3,6

356007

Р2К7гц

Кронштейн рожковый криволинейный  Р2К7, 7 рожков (горячий цинк)

7

940

910

1260

180

4,2

356011

Р2К11гц

Кронштейн рожковый криволинейный  Р2К11, 11 рожков (горячий цинк)

11

1440

1410

1980

180

6,5

356000

Р2К14гц

Кронштейн рожковый криволинейный  Р2К14, 14 рожков (горячий цинк)

14

1815

1785

2520

180

8,3

356015

Р2К15гц

Кронштейн рожковый криволинейный  Р2К15, 15 рожков (горячий цинк)

15

1940

1940

2700

180

8,9
