ПЕРФОРИРОВАННЫЕ И НЕПЕРФОРИРОВАННЫЕ ЛОТКИ

Короба и лотки оцинкованной стали, одно из самых удобных и недорогих устройств для прокладки силовых (с напряжением до 1000 В) и информационных кабелей. Применяются как для монтажа на улице, так и внутри производственных, торговых, офисных и жилых зданий.

Оцинкованная
сталь
(15-30 мкм)
Горячий цинк
HDG
(60-90 мкм)
Нержавеющая
сталь INOX
(AISI 304)

ПРОВОЛОЧНЫЕ ЛОТКИ
(СЕТЧАТЫЕ ЛОТКИ)

Основным преимуществом проволочных лотков является быстрое и легкое конфигурирование трассы с их использованием. Основное применение: магистральный монтаж в сфере телекоммуникаций, в производственных помещениях, в пищевой промышленности (из нержавеющей стали) и прочих областях.

Оцинкованная
сталь
(15-30 мкм)
Горячий цинк
HDG
(60-90 мкм)
Нержавеющая
сталь INOX
(AISI 304)

ЛЕСТНИЧНЫЕ ЛОТКИ
(КАБЕЛЬРОСТЫ)

Лестничные лотки предназначены для прокладки кабельных трасс с большой нагрузкой, могут применяться как в гражданском, так и в промышленном строительстве. Высокая несущая способность при небольшом весе самого лотка, отлично подходят для вертикального монтажа кабельных линий. Используются как основа для монтажа кабельных хомутов повышенной прочности.

Оцинкованная
сталь
(15-30 мкм)
Горячий цинк
HDG
(60-90 мкм)
Нержавеющая
сталь INOX
(AISI 304)

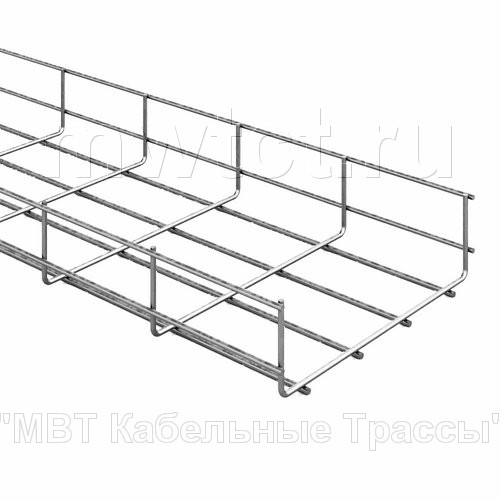

Лотки проволочные оцинкованные ОСТЕК (OSTEC) представляет собой металлический канал сетчатой структуры и производятся из проволоки с применением контактной сваркой кондуктором.



проволочный лоток остек санкт-петербург



Перейти в каталог "Проволочные лотки"



Основным преимуществом проволочных лотков ОСТЕК является быстрое и легкое конфигурирование трассы с их использованием. Для монтажа проволочных лотков используется минимальное количество аксессуаров, соединение лотков осуществляется с помощью различного вида соединителей. Изменение направления и уровня производится прямо на месте монтажа путем резки лотка в определенных местах (дополнительно см. Устройство поворотов) кусачками с последующей фиксацией универсальным винтовым крепежом СПЛД. Открытая проволочная структура лотка обеспечивает также лучшее охлаждение высоконагруженных кабелей, своевременную очистку кабелей, доступность их периодического осмотра, легкость укладки и крепления кабеля с помощью обыкновенных стяжек.



Тип покрытия проволочного лотка в стандартном исполнении - электрохимическое цинкование (гальваника). Под заказ возможно покрытие методом горячего цинкования (методом погружения) или покраска в цвета плитры RAL. Для агрессивных химических сред или пищевых производств можно изготовить проволочные лотки из нержавеющей стали AISI 304.



Стандартные проволочные лотки производятся в следующих размерах:

- 70х50  Ø  (4.0 мм)
100х35 Ø  (3.5 мм) 100х60 Ø  (4.0 мм) 100х85 Ø  (4.0 мм) 100х105 Ø  (5.0 мм)
150х35 Ø  (3.5 мм) 150х60 Ø  (4.0 мм)
200х35 Ø  (3.5 мм) 200х60 Ø  (4.0 мм) 200х85 Ø  (4.0 мм) 200х105 Ø  (5.0 мм)
300х35 Ø  (3.5 мм) 300х60 Ø  (4.0 мм) 300х85 Ø  (4.0 мм) 300х105 Ø  (5.0 мм)
400х35 Ø  (3.5 мм) 400х60 Ø  (4.0 мм) 400х85 Ø  (4.0 мм) 400х105 Ø  (5.0 мм)
500х60 Ø  (4.0 мм) 500х85 Ø  (4.0 мм)
  600х60 Ø  (4.0 мм) 600х85 Ø  (4.0 мм)



Нестандартные проволочные лотки производятся на заказ в следующих размерах :

100х60 Ø  (5.0 мм) 100х85 Ø  (5.0 мм) 100х105 Ø  (5.0 мм)
200х60 Ø  (5.0 мм) 200х85 Ø  (5.0 мм) 200х105 Ø  (5.0 мм)
300х60 Ø  (5.0 мм) 300х85 Ø  (5.0 мм) 300х105 Ø  (5.0 мм)
100х60 Ø  (5.0 мм) 400х85 Ø  (5.0 мм) 400х105 Ø  (5.0 мм)
500х60 Ø  (5.0 мм) 500х85 Ø  (5.0 мм) 500х105 Ø  (5.0 мм)
600х60 Ø  (5.0 мм) 600х85 Ø  (5.0 мм) 600х105 Ø  (5.0 мм)



Система проволочных лотков OSTEC (полный аналог DKS, Cablofil, Vergokan, Iek) имеет все необходимые аксессуары: соединители, крышку, перегородки. Проволочные лотки устанавливаются за подвесными потолками, под фальш-полами, а также монтируются на стены и подвешиваются под потолком. Для настенного и потолочного крепления используется система подвесов OSTEC (дополнительно см. Способы крепления проволочных лотков).

Проволочные лотки применяются при магистральном монтаже в отраслях, где необходима укладка большого количества кабеля с возможностью быстрого доступа к нему.



Конструкция:
Металлические каналы сетчатой структуры, производятся из проволоки контактной сваркой в кондукторе.

Материал:

  • стальная проволока диаметром 3,5 мм, 4 мм, 5 мм;
  • электрохимическое цинкование - гальваника (стандартное исполнение);
  • горячее цинкование, предварительное или цинкование методом погружения (под заказ);
  • проволока из нержавеющей стали (под заказ - для агрессивной химической среды или пищевого производства).


Применение:
Магистральный монтаж в сфере телекоммуникаций, в производственных помещениях, в пищевой промышленности (из нержавеющей стали) и прочих областях, где необходима укладка большого количества кабеля с возможностью быстрого доступа к нему.






СПОСОБЫ СОЕДИНЕНИЯ ПРОВОЛОЧНОГО ЛОТКА



СПЛД20 - соединитель проволочного лотка двойной

(крепежный комплект)



Используется для соединения проволочных лотков.

Соединяет проволочные лотки между двух площадок и фиксируется болтом (входит в комплект).

СПЛД соединитель проволочного лотка двойной

Соединение лотков с помощью соединителя проволочного лотка двойного



Соединяемые Лотки (2) стыкуются вплотную.

Пластины соединителя (1) прикладываются с разных сторон Лотка (2), будучи ориентированными противоположным образом – в

углубление для проволоки лотка одной пластины должен попасть один из соединяемых лотков, а в углубление второй пластины второй

лоток. Пластины стягиваются при помощи винта и гайки из комплекта СПЛД.

Для соединения лотков используется крепление в трех точках, по каждому из бортов и по дну лотка.

Для сборки каждого стыка проволочного лотка используются: 3 шт. СПЛД



Соединение лотка с помощью СПЛД








СПЛБ - соединитель проволочного лотка безвинтовой



Используется для соединения проволочных лотков в

линию. Не требует применения винтов.

СПЛБ соединитель проволочного лотка безвинтовой

Соединение лотков с помощью соединителя проволочного безвинтового



Соединяемые Лотки (2) стыкуются вплотную.

СПЛБ (1) прикладывается к боковой стенке соединяемых Лотков (2) таким образом, чтобы проволока Лотка (2) попала в соответствующие

углубления СПЛБ. В отверстие бокового загиба вставляется отвёртка или иной инструмент, боковой загиб с усилием загибается, охватывая

проволоку лотка.

Для сборки каждого стыка проволочного лотка используются: 2 шт. СПЛБ



Соединение лотка с помощью СПЛБ


СПЛП - соединитель проволочного лотка перфорированный



Используется для соединения проволочных лотков в линию или под углом, а также для повышения несущей

способности на стык. Для соединения лотков требуются два соединителя СПЛО (не входят в комплект).

СПЛП Соединитель проволочного лотка перфорированный

Соединение лотков с помощью соединителя проволочного лотка перфорированного.



Соединяемые Лотки (2) стыкуются вплотную.

СПЛП (1) прикладывается к боковой стенке соединяемых Лотков (2). Пластина СПЛО20 (3) прикладывается изнутри Лотка (2) к СПЛП,

охватывая своим углублением проволоку лотка, после чего притягивается винтом и гайкой из комплекта СПЛО20.

Три комплекта СПЛО20 на одну СПЛП - по краям СПЛП и по центру в месте стыка лотков. Для соединения лотков используются две СПЛП

по одной на каждом из бортов лотка.

Для сборки каждого стыка проволочного лотка используются: 2 шт. СПЛП и 6 шт. СПЛО



Соединение проволочного лотка с помощью СПЛП


Соединитель проволочного лотка СПЛО20



Соединитель СПЛО используется для крепления проволочного лотка к несущим конструкциям (КПН, ПНУ, СПП(п) и т. д.).

Пластина СПЛО прикладывается изнутри лотка, охватывая своим углублением проволоку лотка, после чего притягивается

винтом и гайкой к несущей конструкции.

СПЛО Соединитель проволочного лотка одинарный





СК-спуск кабельный



Спуск кабельный СК позволяет осуществлять вывод кабеля параллельно, либо перпендикулярно оси трассы,

через дно лотка, при этом сохраняя плавный радиус изгиба кабеля или пучка кабелей.

Пластина СК (1) крепится внутри Лотка (2) на один крепёжный комплект СПЛО20.

Для сборки каждого стыка проволочного лотка используются: 1 шт. СК и 1 шт. СПЛО



Крепление спуска кабельного к проволочному лотку








Площадка подвеса проволочного лотка ПППЛ
Толщина металла 2.0 мм
Площадка ПППЛ предназначена для организации подвеса проволочного лотка к потолку, а также фиксации дополнительного оборудования. ПППЛ имеет отверстие для шпилек М6 и М8. Площадка используется попарно. Для фиксации рекомендуем использовать две гайки с буртиком.

ПППЛ OSTEC Площадка подвеса проволочного лотка 52х35

Площадка подвеса проволочного лотка ПППЛ





 Крюк для подвеса проволочного лотка КППЛ



КППЛ OSTEC Крюк для подвеса проволочного лотка



Напольно-настенный держатель ННД

ННД-100 OSTEC Напольно-настенный держатель

МП Монтажная плата



МП OSTEC Монтажная плата



 МП OSTEC Монтажная плата








СПОСОБЫ УСТРОЙСТВА ПОВОРОТОВ ПРОВОЛОЧНОГО ЛОТКА

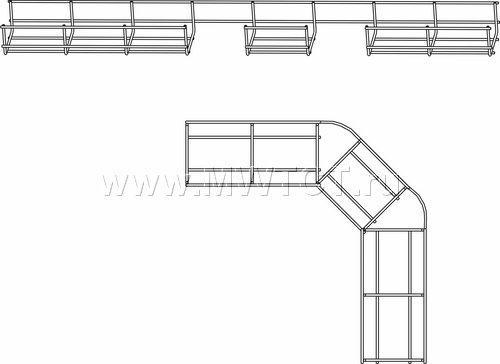

Варианты изготовления плоского угла проволочного лотка

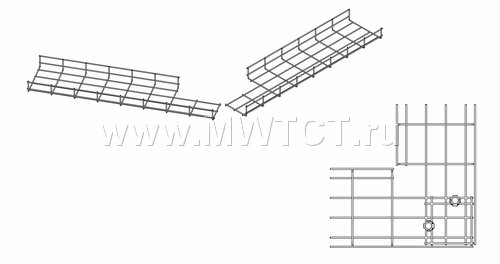

Варианты изготовления плоского угла проволочного лотка



Варианты изготовления плоского угла проволочного лотка



Варианты изготовления плоского угла проволочного лотка

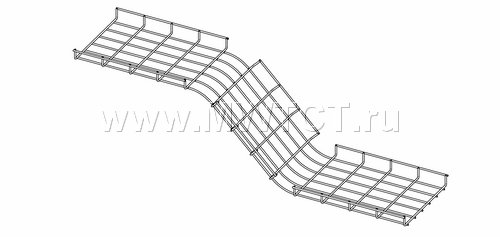

Варианты изготовления внешнего и внутреннего углов проволочных лотков



Варианты изготовления внешнего и внутреннего углов проволочных лотков

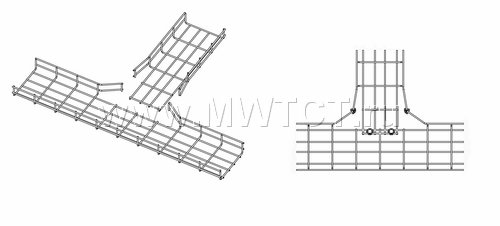

Варианты изготовления Т-отвода проволочного лотка



Варианты изготовления Т-отвода проволочного лотка



Варианты изготовления Т-отвода проволочного лотка






Список поставляемых стандартных и нестандартных проволочных лотков "ОСТЕК"



Проволочные лотки ОСТЕК  Проволочные лотки ОСТЕК  Проволочные лотки ОСТЕК






Наличие и цену на проволочные лотки оцинкованные ОСТЕК (Россия), (аналог проволочные лотки ДКС, DKС, Каблофил, ИЭК, ИЕК) Вы можете уточнить в отделе продаж нашей компании, любым удобны для Вас способом:

Телефон: +7 (812) 493-24-94

E-mail: Zakaz@mwtct.ru

Проволочный лоток купить в Санкт-Петербурге Вы можете по адресу Автобусная улица, дом 7 (безналичный расчет)
