ПЕРФОРИРОВАННЫЕ И НЕПЕРФОРИРОВАННЫЕ ЛОТКИ

Короба и лотки оцинкованной стали, одно из самых удобных и недорогих устройств для прокладки силовых (с напряжением до 1000 В) и информационных кабелей. Применяются как для монтажа на улице, так и внутри производственных, торговых, офисных и жилых зданий.

Оцинкованная
сталь
(15-30 мкм)
Горячий цинк
HDG
(60-90 мкм)
Нержавеющая
сталь INOX
(AISI 304)

ПРОВОЛОЧНЫЕ ЛОТКИ
(СЕТЧАТЫЕ ЛОТКИ)

Основным преимуществом проволочных лотков является быстрое и легкое конфигурирование трассы с их использованием. Основное применение: магистральный монтаж в сфере телекоммуникаций, в производственных помещениях, в пищевой промышленности (из нержавеющей стали) и прочих областях.

Оцинкованная
сталь
(15-30 мкм)
Горячий цинк
HDG
(60-90 мкм)
Нержавеющая
сталь INOX
(AISI 304)

ЛЕСТНИЧНЫЕ ЛОТКИ
(КАБЕЛЬРОСТЫ)

Лестничные лотки предназначены для прокладки кабельных трасс с большой нагрузкой, могут применяться как в гражданском, так и в промышленном строительстве. Высокая несущая способность при небольшом весе самого лотка, отлично подходят для вертикального монтажа кабельных линий. Используются как основа для монтажа кабельных хомутов повышенной прочности.

Оцинкованная
сталь
(15-30 мкм)
Горячий цинк
HDG
(60-90 мкм)
Нержавеющая
сталь INOX
(AISI 304)



Код Артикул Название Размеры  Толщина металла  Нагрузка Q, кН/м, Упак
Вес, (L-расстояние между опорами, мм)
    мм. мм. кг/м L=2000 L=3000 м
13251 Лестничный лоток замковый НЛО 200х50х3000 200х50х3000 1,2 2,03 2,25 1,24 6
13351 Лестничный лоток замковый НЛО 300х50х3000 300х50х3000 1,2 2,21 2,25 1,13 6
13451 Лестничный лоток замковый НЛО 400х50х3000 400х50х3000 1,2 2,4 2,35 1,29 6
83256 Лестничный лоток замковый НЛО 200х50х6000 200х50х6000 1,2 2,03 2,25 1,24 12
83356 Лестничный лоток замковый НЛО 300х50х6000 300х50х6000 1,2 2,21 2,25 1,13 12
83456 Лестничный лоток замковый НЛО 400х50х6000 400х50х6000 1,2 2,4 2,35 1,29 12
13551 Лестничный лоток замковый НЛО 500х50х3000 500х50х3000 1,2 2,58 2,35 1,17 6
13651 Лестничный лоток замковый НЛО 600х50х3000 600х50х3000 1,2 2,76 2,3 1,05 6
83556 Лестничный лоток замковый НЛО 500х50х6000 500х50х6000 1,2 2,58 2,35 1,17 12
83656 Лестничный лоток замковый НЛО 600х50х6000 600х50х6000 1,2 2,76 2,3 1,05 12
13281 Лестничный лоток замковый НЛО 200х80х3000 200х80х3000 1,5 3,06 4,12 1,88 6
13381 Лестничный лоток замковый НЛО 300х80х3000 300х80х3000 1,5 3,22 4,19 2,65 6
13481 Лестничный лоток замковый НЛО 400х80х3000 400х80х3000 1,5 3,4 4,21 2,71 6
83286 Лестничный лоток замковый НЛО 200х80х6000 200х80х6000 1,5 3,06 4,12 1,88 12
83386 Лестничный лоток замковый НЛО 300х80х6000 300х80х6000 1,5 3,22 4,19 2,65 12
83486 Лестничный лоток замковый НЛО 400х80х6000 400х80х6000 1,5 3,4 4,21 2,71 12
13581 Лестничный лоток замковый НЛО 500х80х3000 500x80x3000 1,5 2,58 4,32 2,52 6
13681 Лестничный лоток замковый НЛО 600х80х3000 600x80x3000 1,5 3,76 4,31 2,25 6
83586 Лестничный лоток замковый НЛО 500х80х6000 500х80х6000 1,5 2,58 4,32 2,52 12
83686 Лестничный лоток замковый НЛО 600х80х6000 600х80х6000 1,5 3,76 4,31 2,25 12
13211 Лестничный лоток замковый НЛО 200х100х3000 200x100x3000 1,5 3,41 4,21 2,7 6
13311 Лестничный лоток замковый НЛО 300х100х3000 300x100x3000 1,5 3,6 4,36 2,94 6
13411 Лестничный лоток замковый НЛО 400х100х3000 400x100x3000 1,5 3,78 4,26 3,06 6
83216 Лестничный лоток замковый НЛО 200х100х6000 200х100х6000 1,5 3,41 4,21 2,7 12
83316 Лестничный лоток замковый НЛО 300х100х6000 300х100х6000 1,5 3,6 4,36 2,94 12
83416 Лестничный лоток замковый НЛО 400х100х6000 400х100х6000 1,5 3,78 4,26 3,06 12
13511 Лестничный лоток замковый НЛО 500х100х3000 500x100x3000 1,5 3,96 4,31 2,59 6
13611 Лестничный лоток замковый НЛО 600х100х3000 600x100x3000 1,5 4,14 4,31 2,65 6
83516 Лестничный лоток замковый НЛО 500х100х6000 500х100х6000 1,5 3,96 4,31 2,59 12
83616 Лестничный лоток замковый НЛО 600х100х6000 600х100х6000 1,5 4,14 4,31 2,65 12

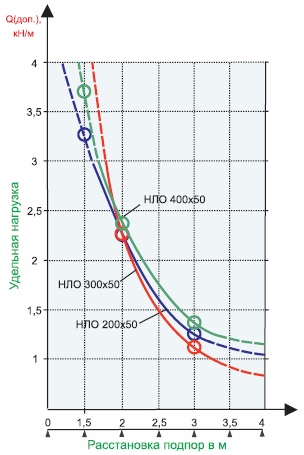

Графики нагрузок на лестничный лоток с высотой борта 50 мм.

nlo 200x50 300х50 400х500nlo 500x50 600х50

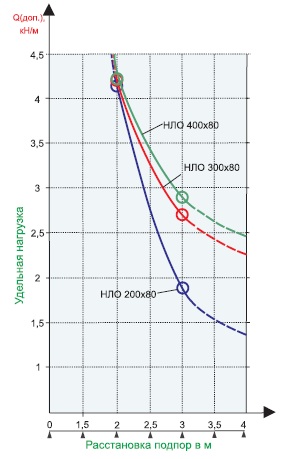

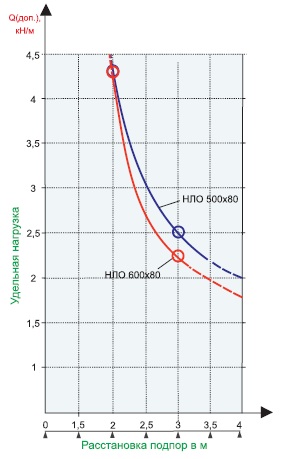

Графики нагрузок на лестничный лоток с высотой борта 80 мм.

nlo 200x80 300х80 400х80nlo 500x80 600х80

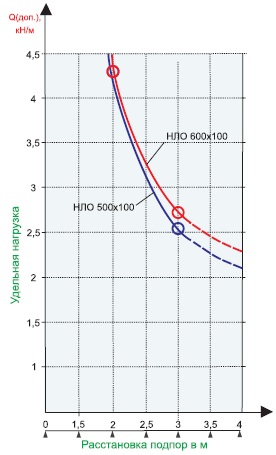

Графики нагрузок на лестничный лоток с высотой борта 100 мм.

nlo 200x100 300х100 400х100nlo 500x100 600х100
