Техническая информация для перфорированных или неперфорированных лотков

ПЕРФОРИРОВАННЫЕ И НЕПЕРФОРИРОВАННЫЕ ЛОТКИ

Короба и лотки оцинкованной стали, одно из самых удобных и недорогих устройств для прокладки силовых (с напряжением до 1000 В) и информационных кабелей. Применяются как для монтажа на улице, так и внутри производственных, торговых, офисных и жилых зданий.

Горячее цинкование погружением (HDG)

Лотки и короба изготавливается из холоднокатаной стали 08ПС по ГОСТ 16523-89. Затем лотки, короба, крышки и аксессуары после механической обработки погружают в расплав цинка (~460С), и в результате на поверхности изделий образуется ферро-цинковый сплав, состоящий из четырёх слоев с различным удельным соотношением железа и цинка. Толщина покрытия варьируется от 60 до 90 мкм (350—400 г/кв.м на каждой стороне.
ГОСТ 9.307-89 на горячее цинкование, стандарт СЕI 7.6

Средний срок службы такого покрытия:

В промышленной среде: 65 лет
В тропической среде: 70 лет
В пригородной среде: 85 лет
В загородной среде: 120 лет.

Нержавеющая сталь марки AISI 304 INOX

«Нержавейка» — это аустенитная сталь с низким содержанием углерода. Сталь этой марки является наиболее широко используемой из всех марок нержавеющей стали, а её характеристики делают её универсальной в применении, в России согласно ГОСТ её аналогом является сталь марки 08Х18Н10. Из нержавеющей сталь марки AISI 304 изготавливается оборудование для химических и пищевых предприятий и мест общественного питания, оборудование для производства, хранения и транспортировки молока, пива, вина и других напитков, а также химреактивов.

Выдерживает краткосрочное поднятие температуры до 900 градусов по Цельсию
Проявляет антиферромагнетические свойства

ПРОВОЛОЧНЫЕ ЛОТКИ
(СЕТЧАТЫЕ ЛОТКИ)

Основным преимуществом проволочных лотков является быстрое и легкое конфигурирование трассы с их использованием. Основное применение: магистральный монтаж в сфере телекоммуникаций, в производственных помещениях, в пищевой промышленности (из нержавеющей стали) и прочих областях.

Горячее цинкование погружением (HDG)

Средний срок службы такого покрытия:

В промышленной среде: 65 лет
В тропической среде: 70 лет
В пригородной среде: 85 лет
В загородной среде: 120 лет.

Нержавеющая сталь марки AISI 304 INOX

Выдерживает краткосрочное поднятие температуры до 900 градусов по Цельсию
Проявляет антиферромагнетические свойства

ЛЕСТНИЧНЫЕ ЛОТКИ
(КАБЕЛЬРОСТЫ)

Лестничные лотки предназначены для прокладки кабельных трасс с большой нагрузкой, могут применяться как в гражданском, так и в промышленном строительстве. Высокая несущая способность при небольшом весе самого лотка, отлично подходят для вертикального монтажа кабельных линий. Используются как основа для монтажа кабельных хомутов повышенной прочности.

Горячее цинкование погружением (HDG)

Средний срок службы такого покрытия:

В промышленной среде: 65 лет
В тропической среде: 70 лет
В пригородной среде: 85 лет
В загородной среде: 120 лет.

Нержавеющая сталь марки AISI 304 INOX

Выдерживает краткосрочное поднятие температуры до 900 градусов по Цельсию
Проявляет антиферромагнетические свойства

Код	Название, Артикул	Размеры мм.	Толщ мм.		Полезн	Нагрузка Q, кН/м,				Упак м
				Вес	Площ.	(L-расстояние между опорами, мм)
					сечен,
				кг/м	см2	L=1000	L=1500	L=2000	L=2500

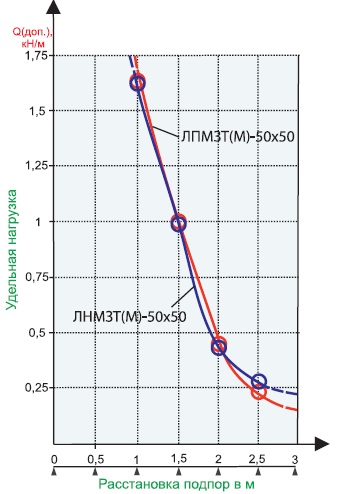

12551	Лоток неперфорированный ЛНМЗТ(М)-50х50пр	50х50х2500	0,55	0,77	24,22	1,63	1,01	0,46	0,28	30
11551	Лоток перфорированный ЛПМЗТ(М)-50х50пр	50х50х2500	0,55	0,71	24,22	1,64	1,02	0,48	0,23	30

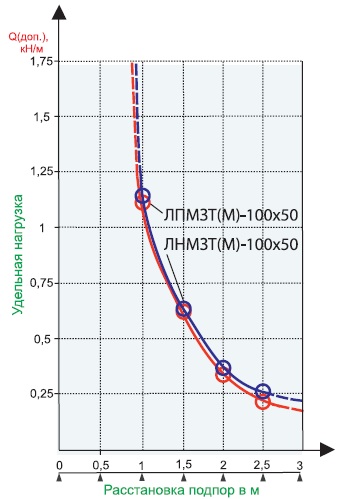

12151	Лоток неперфорированный ЛНМЗТ(М)-100х50пр	100х50х2500	0,55	0,91	48,44	1,14	0,67	0,39	0,26	20
11151	Лоток перфорированный ЛПМЗТ(М)-100х50пр	100х50х2500	0,55	0,84	48,44	1,11	0,67	0,31	0,21	20

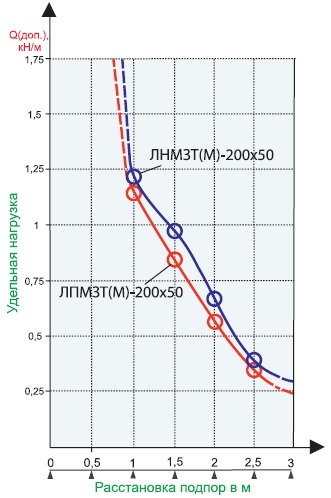

12251	Лоток неперфорированный ЛНМЗТ(М)-200х50пр	200х50х2500	0,7	1,77	98,44	1,2	0,91	0,66	0,36	10
11251	Лоток перфорированный ЛПМЗТ(М)-200х50пр	200х50х2500	0,7	1,61	98,44	1,14	0,71	0,55	0,34	10
12351	Лоток неперфорированный ЛНМЗТ(М)-300х50пр	300х50х2500	0,7	2,32	147,44	0,8	0,58	0,45	0,35	10
11353	Лоток перфорированный ЛПМЗТ(М)-300х50пр	300х50х2500	0,7	2,1	147,44	0,94	0,59	0,44	0,33	10

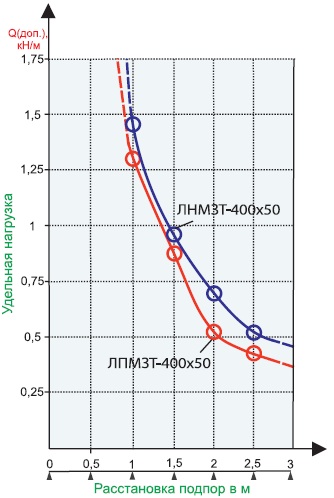

12451	Лоток неперфорированный ЛНМЗТ-400х50пр	400х50х2500	1	3,88	198,44	1,49	0,96	0,7	0,55	5
11451	Лоток перфорированный ЛПМЗТ-400х50пр	400х50х2500	1	3,49	198,44	1,28	0,85	0,57	0,44	5
12181	Лоток неперфорированный ЛНМЗТ-100х80пр	100х80х2500	1	2,11	77,42	2,13	1,34	0,93	0,72	5
11181	Лоток перфорированный ЛПМЗТ- 100х80пр	100х80х2500	1	1,94	77,42	1,6	1,05	0,72	0,57	5
12281	Лоток неперфорированный ЛНМЗТ-200х80пр	200х80х2500	1	2,84	156,42	1,71	1,13	0,83	0,59	5
11281	Лоток перфорированный ЛПМЗТ-200х80пр	200х80х2500	1	2,62	156,42	1,78	1,06	0,77	0,6	5
12381	Лоток неперфорированный ЛНМЗТ-300х80пр	300х80х2500	1	3,58	235,42	1,39	0,85	0,62	0,44	5
11381	Лоток перфорированный ЛПМЗТ-300х80пр	300х80х2500	1	3,12	235,42	1,23	0,88	0,75	0,57	5

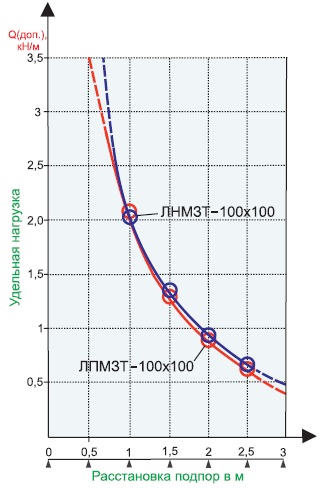

12111	Лоток неперфорированный ЛНМЗТ-100х100пр	100х100х2500	1	2,4	97,02	2,09	1,35	0,9	0,67	5
11111	Лоток перфорированный ЛПМЗТ-100х100пр	100х100х2500	1	2,21	97,02	2,13	1,25	0,83	0,63	5
12211	Лоток неперфорированный ЛНМЗТ-200х100пр	200х100х2500	1	3,14	196,02	1,51	0,96	0,69	0,53	5
11211	Лоток перфорированный ЛПМЗТ-200х100пр	200х100х2500	1	2,88	196,02	1,21	0,93	0,66	0,4	5

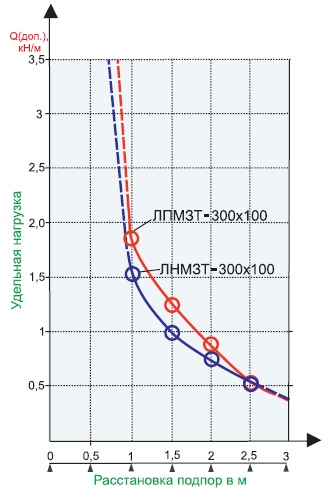

12311	Лоток неперфорированный ЛНМЗТ-300х100пр	300х100х2500	1	3,88	295,02	1,52	0,99	0,72	0,57	5
11311	Лоток перфорированный ЛПМЗТ-300х100пр	300х100х2500	1	3,34	295,02	1,87	1,19	0,87	0,58	5
