Техническая информация для проволочных лотков

ПЕРФОРИРОВАННЫЕ И НЕПЕРФОРИРОВАННЫЕ ЛОТКИ

Короба и лотки оцинкованной стали, одно из самых удобных и недорогих устройств для прокладки силовых (с напряжением до 1000 В) и информационных кабелей. Применяются как для монтажа на улице, так и внутри производственных, торговых, офисных и жилых зданий.

Горячее цинкование погружением (HDG)

Лотки и короба изготавливается из холоднокатаной стали 08ПС по ГОСТ 16523-89. Затем лотки, короба, крышки и аксессуары после механической обработки погружают в расплав цинка (~460С), и в результате на поверхности изделий образуется ферро-цинковый сплав, состоящий из четырёх слоев с различным удельным соотношением железа и цинка. Толщина покрытия варьируется от 60 до 90 мкм (350—400 г/кв.м на каждой стороне.
ГОСТ 9.307-89 на горячее цинкование, стандарт СЕI 7.6

Средний срок службы такого покрытия:

В промышленной среде: 65 лет
В тропической среде: 70 лет
В пригородной среде: 85 лет
В загородной среде: 120 лет.

Нержавеющая сталь марки AISI 304 INOX

«Нержавейка» — это аустенитная сталь с низким содержанием углерода. Сталь этой марки является наиболее широко используемой из всех марок нержавеющей стали, а её характеристики делают её универсальной в применении, в России согласно ГОСТ её аналогом является сталь марки 08Х18Н10. Из нержавеющей сталь марки AISI 304 изготавливается оборудование для химических и пищевых предприятий и мест общественного питания, оборудование для производства, хранения и транспортировки молока, пива, вина и других напитков, а также химреактивов.

Выдерживает краткосрочное поднятие температуры до 900 градусов по Цельсию
Проявляет антиферромагнетические свойства

ПРОВОЛОЧНЫЕ ЛОТКИ
(СЕТЧАТЫЕ ЛОТКИ)

Основным преимуществом проволочных лотков является быстрое и легкое конфигурирование трассы с их использованием. Основное применение: магистральный монтаж в сфере телекоммуникаций, в производственных помещениях, в пищевой промышленности (из нержавеющей стали) и прочих областях.

Горячее цинкование погружением (HDG)

Средний срок службы такого покрытия:

В промышленной среде: 65 лет
В тропической среде: 70 лет
В пригородной среде: 85 лет
В загородной среде: 120 лет.

Нержавеющая сталь марки AISI 304 INOX

Выдерживает краткосрочное поднятие температуры до 900 градусов по Цельсию
Проявляет антиферромагнетические свойства

ЛЕСТНИЧНЫЕ ЛОТКИ
(КАБЕЛЬРОСТЫ)

Лестничные лотки предназначены для прокладки кабельных трасс с большой нагрузкой, могут применяться как в гражданском, так и в промышленном строительстве. Высокая несущая способность при небольшом весе самого лотка, отлично подходят для вертикального монтажа кабельных линий. Используются как основа для монтажа кабельных хомутов повышенной прочности.

Горячее цинкование погружением (HDG)

Средний срок службы такого покрытия:

В промышленной среде: 65 лет
В тропической среде: 70 лет
В пригородной среде: 85 лет
В загородной среде: 120 лет.

Нержавеющая сталь марки AISI 304 INOX

Выдерживает краткосрочное поднятие температуры до 900 градусов по Цельсию
Проявляет антиферромагнетические свойства

Код	Артикул Название	Диаметр проволоки, мм	Размеры мм.	Вес,	Нагрузка Q, кН/м, (L-расстояние между опорами, мм)			площадь	Упак м
Код	Артикул Название	Диаметр проволоки, мм	Размеры мм.	кг/м	L=1000	L=1500	L=2000	сечения, см2	Упак м

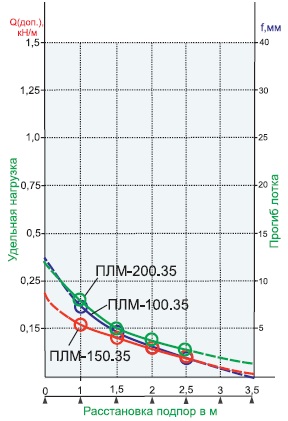

15135	Проволочный лоток ПЛМ-100.35	3,5	100х35х3000	0,44	0,18	0,13	0,09	2400	30
15153	Проволочный лоток ПЛМ-150.35	3,5	150х35х3000	0,53	0,16	0,12	0,09	4488	18
15235	Проволочный лоток ПЛМ-200.35	3,5	200х35х3000	0,67	0,22	0,15	0,12	5200	18
15335	Проволочный лоток ПЛМ-300.35	4	300х35х3000	1,16	0,42	0,24	0,19	9000	18
15435	Проволочный лоток ПЛМ-400.35	4	400х35х3000	1,45	0,52	0,34	0,26	12000	12
15066	Проволочный лоток ПЛМ-60.60	3,5	60х60х3000	0,42	0,2	0,15	0,1	2400	36
15160	Проволочный лоток ПЛМ-100.60	3,5	100х60х3000	0,6	0,22	0,16	0,11	4500	18

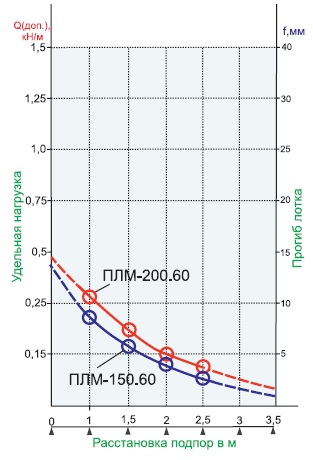

15156	Проволочный лоток ПЛМ-150.60	3,5	150х60х3000	0,73	0,43	0,32	0,24	7752	18
15260	Проволочный лоток ПЛМ-200.60	3,5	200х60х3000	0,84	0,26	0,2	0,15	9000	12

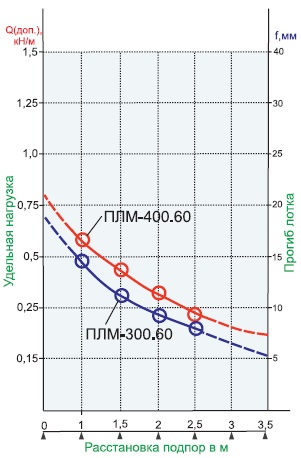

15360	Проволочный лоток ПЛМ-300.60	4	300х60х3000	1,39	0,47	0,35	0,23	15000	12
15460	Проволочный лоток ПЛМ-400.60	4	400х60х3000	1,68	0,56	0,43	0,28	20400	12
15560	Проволочный лоток ПЛМ-500.60	5	500х60х3000	2,97	1,23	0,98	0,73	24000	6
15660	Проволочный лоток ПЛМ-600.60	5	600х60х3000	3,47	1,28	1,19	1,14	29000	6
15185	Проволочный лоток ПЛМ-100.85	4	100х85х3000	0,85	0,38	0,29	0,22	6468	12
15285	Проволочный лоток ПЛМ-200.85	4	200х85х3000	1,15	0,67	0,42	0,31	14168	12
15385	Проволочный лоток ПЛМ-300.85	5	300х85х3000	2,27	0,9	0,7	0,45	21000	6
15485	Проволочный лоток ПЛМ-400.85	5	400х85х3000	2,74	1,16	0,91	0,65	28500	6

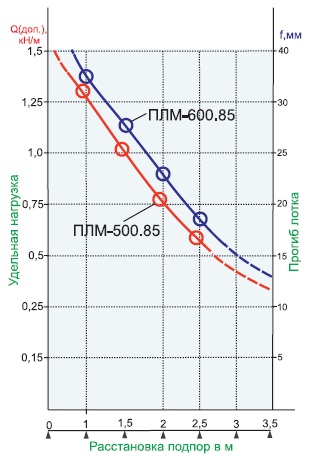

15585	Проволочный лоток ПЛМ-500.85	5	500х85х3000	3,2	1,28	1,03	0,77	36000	6
15685	Проволочный лоток ПЛМ-600.85	5	600х85х3000	3,67	1,38	1,18	0,86	43500	6
15115	Проволочный лоток ПЛМ-100.105	4	100х105х3000	1,52	0,45	0,33	0,26	8200	12
15215	Проволочный лоток ПЛМ-200.105	4	200х105х3000	1,39	0,95	0,76	0,5	17848	6

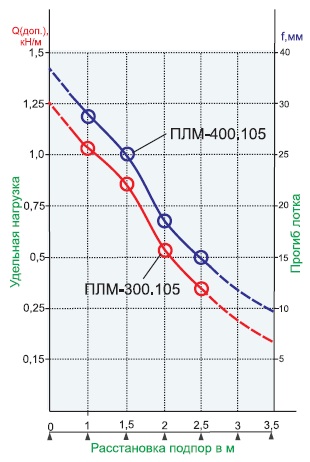

15315	Проволочный лоток ПЛМУ-300.105	5	300х105х3000	2,49	1,05	0,84	0,55	26600	6
15415	Проволочный лоток ПЛМУ-400.105	5	400х105х3000	2,95	1,19	1,01	0,7	36100	6
